Hallo liebe Forumgemeinde,
nachdem ich auch schon den einen oder anderen Thread hier für meine Zwecke nützlich fand, möchte ich heute mal zurückgeben. Ich habe soeben mein x220i auf IPS umgebaut.
Für die, die sich jetzt fragen, "Wer macht sowas??", ein bisschen Hintergrund: Ich wollte wegen der Thermik einen i3 oder einen i5 ohne Turboboost. Sprich, ich hatte die Wahl zwischen den Studi-konfigurationen für €690 oder €940. Da aber bei einem i5 der Turboboost im Bios scheinbar nicht abschaltbar ist (und das eigentlich sowieso Quatsch ist), hab ich mich doch für den i3 entschieden. (Hat sich soweit gelohnt, der Lüfter meldet sich nur ganz dezent).

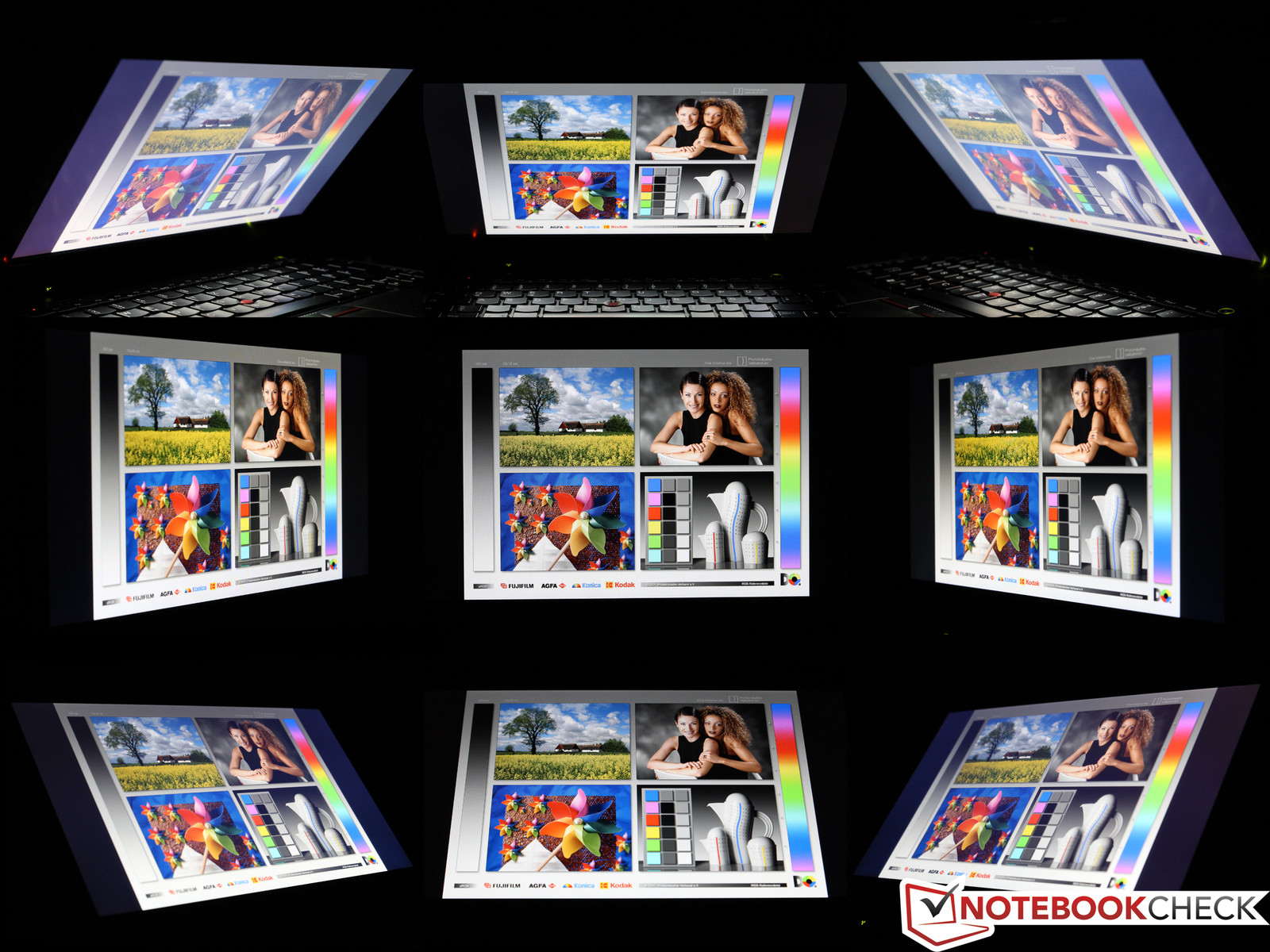

Erstmal ein vorher Bild mit dem TN Panel.
TN Panel halt.Soviel dazu. Ich habe mir ein IPS Display von einem deutschen eBay Händer (hat mittlerweile den Preis verdreifacht - Link entfernt) (alternativer Händler hier) gekauft. Hat um die €105 mit Versand gekostet. Das Display war innerhalb von 24 Stunden da. Hat sogar eine FRU:
Der Umbau geht wie folgt:
Als erstes die kleinen Schwarzen Aufkleber auf den Schrauben am Bezel entfernen, einer pro Seite. Die Schrauben dann lösen.
Dann vorsichtig, am besten mit dem Fingernagel, die kleinen Clips am Bezel lösen. Einfach direkt über so einem Clip den Bezel wegziehen.
Schon ist das Display freigelegt. Man sieht auch am Rand die 4 Schrauben (Bei manchen Modellen evtl 6), die man lösen muss.
Das neue Display soweit auspacken. Die Schutzfolie habe ich noch draufgelassen, lediglich die Tesastreifen von hinten abgelöst.
Danach kann man das Display vorsichtig anheben. Unten sieht man das Displaykabel bzw den Stecker.
Nochmal eine Nahaufnahme von dem Stecker. Mal muss als erstes das Klebeband, das das Kabel am Display hält abmachen. Dann Zieht man (Ich habe es vorsichtig am schwarzen Teil vom Kabel gezogen) den Stecker raus. Langsam! Das ganze ist sehr filigran.
Das alte gegen das neue Display tauschen. Den Stecker wieder reintun, Display reinlegen und die 4 (oder 6) Schrauben befestigen. Jetzt ist ein Test angebracht, bevor man das ganze wieder zusammenbaut.
Wenn alles läuft kann man den Bezel wieder reinclicken, die 2 Schrauben befestigen und die 2 Aufkleber wieder drüberkleben. Fertig ist das x220i IPS!
nachdem ich auch schon den einen oder anderen Thread hier für meine Zwecke nützlich fand, möchte ich heute mal zurückgeben. Ich habe soeben mein x220i auf IPS umgebaut.
Für die, die sich jetzt fragen, "Wer macht sowas??", ein bisschen Hintergrund: Ich wollte wegen der Thermik einen i3 oder einen i5 ohne Turboboost. Sprich, ich hatte die Wahl zwischen den Studi-konfigurationen für €690 oder €940. Da aber bei einem i5 der Turboboost im Bios scheinbar nicht abschaltbar ist (und das eigentlich sowieso Quatsch ist), hab ich mich doch für den i3 entschieden. (Hat sich soweit gelohnt, der Lüfter meldet sich nur ganz dezent).
Erstmal ein vorher Bild mit dem TN Panel.
TN Panel halt.Soviel dazu. Ich habe mir ein IPS Display von einem deutschen eBay Händer (hat mittlerweile den Preis verdreifacht - Link entfernt) (alternativer Händler hier) gekauft. Hat um die €105 mit Versand gekostet. Das Display war innerhalb von 24 Stunden da. Hat sogar eine FRU:
Der Umbau geht wie folgt:
Als erstes die kleinen Schwarzen Aufkleber auf den Schrauben am Bezel entfernen, einer pro Seite. Die Schrauben dann lösen.
Dann vorsichtig, am besten mit dem Fingernagel, die kleinen Clips am Bezel lösen. Einfach direkt über so einem Clip den Bezel wegziehen.
Schon ist das Display freigelegt. Man sieht auch am Rand die 4 Schrauben (Bei manchen Modellen evtl 6), die man lösen muss.
Das neue Display soweit auspacken. Die Schutzfolie habe ich noch draufgelassen, lediglich die Tesastreifen von hinten abgelöst.
Danach kann man das Display vorsichtig anheben. Unten sieht man das Displaykabel bzw den Stecker.
Nochmal eine Nahaufnahme von dem Stecker. Mal muss als erstes das Klebeband, das das Kabel am Display hält abmachen. Dann Zieht man (Ich habe es vorsichtig am schwarzen Teil vom Kabel gezogen) den Stecker raus. Langsam! Das ganze ist sehr filigran.
Das alte gegen das neue Display tauschen. Den Stecker wieder reintun, Display reinlegen und die 4 (oder 6) Schrauben befestigen. Jetzt ist ein Test angebracht, bevor man das ganze wieder zusammenbaut.
Wenn alles läuft kann man den Bezel wieder reinclicken, die 2 Schrauben befestigen und die 2 Aufkleber wieder drüberkleben. Fertig ist das x220i IPS!
Zuletzt bearbeitet:
Hatte ja selber mal ein X220 IPS. Kenne das.
Kann mich gedulden. Weißt du vielleicht ob das angebotene Display vom Ghosting betroffen ist?
