X6x HowTo: Mehr Power fürs X und T - Pinmod an X61(s) inkl. Tablet und T61

[diablo666]

Moin!

Hat euch euer X61, X300, R61 oder T61 zu wenig Rechenpower - Hier kommt die Lösung! Wiki Link

Vielleicht erinnert ihr euch ja noch an den Pinmod für die T4x für einen FSB von 533MHz (133MHz). Im Grunde ist das hier nix anderes, nur wird hier der FSB von 800MHz (200MHz) auf 1066MHz (266MHz) gesteigert. Ich hatte übrigens vor eineinhalb Jahren schon einmal die Idee dazu.

Damit laufen folgende CPUs wie folgt:

CPU Model L7100**	Originaltakt 1,2GHz	Original FSB 200MHz	OC Takt 1,60GHz	OC FSB 266MHz	max. OC Takt (Dual IDA) 1,86GHz
L7300*	1,4GHz	200MHz	1,86GHz	266MHz	2,13GHz
L7500**	1,6GHz	200MHz	2,13GHz	266MHz	2,40GHz
L7700**	1,8GHz	200MHz	2,40GHz	266MHz	2,66GHz
T7100 T7300*	1,8GHz 2,0GHz	200MHz 200MHz	2,40GHz 2,66GHz	266MHz 266MHz	2,66GHz 2,93GHz
T7500* T8300** T9300*** T9500*	2,2GHz 2,4GHz 2,5GHz 2,6GHz	200MHz 200MHz 200MHz 200MHz	2,93GHz 3,20GHz 3,33GHz 3,46GHz	266MHz 266MHz 266MHz 266MHz	3,20GHz 3,46GHz 3,60GHz 3,73GHz

* erfolgreich getestete CPU ohne Spannungserhöhung
** mehrfach erfolreich getestete CPU ohne Spannungserhöhung
* wahrscheinlich Spannungserhöhung erforderlich
** eingeschränkt Erfolgreich: mit Spannungserhöhung
*** eingeschränkt Erfolgreich: mit Spannungserhöhung, vermutlich starke Temperaturprobleme im X61

Die Wahrscheinlichkeit erfolgreicher Durchführung hängt stark von der verbauten CPU ab. Prinzipiell gilt: ja kleiner die Ausgangstaktrate der CPU ist, desto sicherer ist es, dass die Spannung der CPU auch noch für den Höchst Oc Takt ausreicht. (L und T CPUs sind hier aufgrund anderer Spannungsbereiche zu unterscheiden). Desweiteren besteht die Möglichkeit bei CPUs mit nicht ausreichendem Spannungsintervall, die maximale Spannung per Drahtbrücke (bei gesockelter CPU --> T61 und R61) am CPU Sockel oder direkt per Brücke am Spannungswandler (siehe hier und hier) zu erhöhen.


Was wird benötigt

• Schraubendreher zu Schrauben lösen
• Glasfaserstift
• Teppichmesser alternativ Lötkolben mit feiner Lötspitze inkl. ruhiger Hand
• 667 oder 800er DDR2 SoDimm mit veränderlichen SPD (meiner Erfahrung nach sind Speicher mit FRU selten geeignet)
• SPD Tool bzw./ in Verbindung mit "rweverything" oder Linuxkenntnisse (SPD EEPROM Zugriff mit Linux)
• ganz wichtig: etwas Risikobereitschaft

optional: Wärmeleitpaste, Pinsel, Staubsauger, Ultrabase X6 (zum Testen des Boards vor dem Einbau ins Gehäuse)

Was ist zu tun?

Arbeitsspeicher umflashen

Mit dem FSB wächst auch der Takt des Ram um 33%, was dazu führt, dass 667er und 800er Ram anschließend auf 888MHz läuft. Dies kann oftmals aber zuviel für den Speicher sein. Bluescreens und/ oder Grafikfehler wären die Folge. 533er Ram hingegen würde auf 711MHz laufen... also wird einfach 667er oder 800er Ram auf 533er umgeschrieben. 711 Mhz (533 x 1,33) sind innerhalb der Spezifikationen des 800er und leicht außerhalb des 667er Ram --> sollte laufen.
Zum Umflashen benötigt

1. Thinkpad am besten nur mit einem Riegel bestücken und hochfahren
2. Speicher Freischalten per RWEverything: Anleitung
3. SPD Tool starten und das Modul auslesen (Read module x) und Sicherung erstellen (Save), falls etwas schief gehen sollte
4. die folgenden Parameter ändern (so läuft mein Speicher zumindest problemfrei). Falls irgendwem eine "schlechte" Einstellung ins Auge fällt, dann bitte mitteilen.
Mein Speicher läuft seit längerem problemfrei (.txt in .spd umbenennen, funktioniert nur mit einem 4Gb Riegel): Anhang anzeigen 4GB Komputerbay diablo666.txt

• SDRAM Cycle time at Maximum Supported CAS Latency 3.75 ns (267 MHz)
• SDRAM Access from Clock 0.40 ns
• CAS Latencies Supported 5,6
• Minimum Clock Cycle at CLX-1 3.75 ns (267 MHz)
• Maximum Data Access Time (tAC) from Clock at CLX-1 0.40 ns
• Minimum Clock Cycle at CLX-2 3.75 ns (267 MHz)
• Maximum Data Access Time (tAC) from Clock at CLX-2 0.40 ns
• Minimum Row Precharge Time (tRP) 18.75 ns
• Minimum Row Active to Row Active delay (tRRD) 7.5 ns
• Minimum RAS to CAS delay (tRCD) 18.75 ns
• Minimum Active to Precharge Time (tRAS) 56 ns
• Write recovery time (tWR) 18.75 ns
• Internal write to read command delay (tWTR) 11.25 ns
• Internal read to precharge command delay (tRTP) 11.25 ns
• Minimum Active to Active/Refresh Time (tRC) 75.00 ns

5. Das Ergebnis schaut bei mir so aus:
6. Wichtig: Edit --> Fix Checksum, sonst fährt die Kiste nicht mehr hoch
7. Modul beschreiben durch: File --> Write --> Module x (Kommt es zu Fehlermeldungen beim Verifizieren ist das Eeprom mit hoher
Wahrscheinlichkeit schreibgeschützt und ggf. ungeeignet.

Tipp: Sollte danach kein Rechner mehr mit dem Speicher hochfahren gibt es auch eine Lösung: Einfach die Pins 193 bis 200 freilassen (siehe Beitrag von tcone), den Rest mit Tesa abkleben und den Ram während des Betriebs einstecken Keine Angst: hat bei mir schon etliche Male funktioniert.

Tipp II: in der Regel reicht es nur einen der beiden Riegel umzuschreiben. Der zweite Riegel taktet normalerweise nur so schnell wie der umgeschriebene.

Desweiteren nennt uns wileE in seinem Post einen Speicher (Kingston KVR667D2S5/2G), der ganz ohne Umflashen problemlos läuft. Das kann ich soweit bestätigen. Kingston KVR667D2N5/2G macht nach Aussage von der_Lucas ebenfalls keine Probleme.


Pinmod

Dieser Eingriff ist seit neuester Erkenntnis nicht mehr nötig: der FSB erhöht sich nach Einsetzen einer DELL WLan Karte von 200 auf 266MHz bzw. durch Kurzschluss von Pin 24 und 52 am linken mPCIe Slot. Mehr dazu im Beitrag von sephi23. Der Arbeitsspeicher muss dennoch wie gehabt umgeflasht werden. Die obige Tabelle behält weiterhin ihre Gültigkeit.

X61

Der Hauptteil des Mods ist eigentlich recht simpel und theoretisch auch umkehrbar (Pin wieder anlöten oder Leiterbahn flicken)

1. Mainboard ausbauen, da sich der Taktgeber (SLG8LP564) in der Nähe des Simslots auf der Unterseite des Boards befindet
2. Zu diesem Zeitpunkt empfiehlt es sich die Wärmeleitpaste der CPU zu erneuern und den Lüfter zu reinigen
3. Taktgeber suchen
4. Pin 7 suchen und entweder ablöten, oder Leiterbahn wie folgt kappen:
5. Dazu mit einem Schraubenzieher den Schutzlack über der Leiterbahn vorsichtig entfernen und anschließend beherzt die Bahn mit dem Messer (Stelle siehe Bild) kappen. Aber bitte nicht so extrem wie im Bild, "manchmal ist weniger mehr".
6. Board wieder einbauen

T61

• ähnlich zum X61
• beim T61 sitzt der Taktgeber an anderer Stelle, siehe Post von quaentchen
• durch gesockelte CPU besteht die Möglichkeit die Spannungen ( gezielter Overvolt und Undervolt) am CPU Sockel durch Drahtbrücken vorzunehmen, siehe hier
• OV und UV sind natürlich auch bei T61 mit Standardtakt möglich. Somit ist es möglich die niedrigst mögliche Spannung von 0,85V, 0,9 oder 0,95V zu untertreffen.

Auswirkungen

Performance

• Ein X61Tablet mit L7500 @ 2,4GHz ist leicht langsamer als ein T9300:
•
• tcones Rechenknecht X61 mit T7300 @ 2,93GHz ist deutlich schneller
• ein X61 mit T8300 @ 3,46GHz rennt allen C2D und mit Sicherheit auch einigen I-Cores davon.

Stromverbrauch

• im Idle ist keinerlei Mehrverbrauch festzustellen
• unter Volllast büßt man vielleicht ein paar Minuten ein

Temperatur

• hier ändert sich schon einiges im Vergleich zum untervolteten Originalzustand: mit Prime95 (small FFTs) bekomme ich nach einigen Minuten ca. 90°C hin
• im Vergleich zum Originalzustand mit Originalspannungen dürfte sich nicht so viel ändern, da die CPU (in meinem Fall L7500) bei regulären Maximaltakt immer noch etwas untervoltbar (1,00V) ist.

Grafik

• durch den schnelleren Ram steigert sich die Grafikperformance ein wenig.
• habe ich den Ram mit 888MHz betrieben, kam es immer zu Grafikproblemen

Erfolgsmeldungen (27)

• von Der_Lucas an einem X61 mit T7300
• von Thomebau an einem X300 mit L7100
• von Marteng an einem X61 mit T7300
• von wileE an einem X61 mit T7300
• von quaentchen am T6x
• von tcone an X61s mit L7500
• von Twisted Mind am X61 mit T7300
• von xorpaul an gleich 2 X61s mit L7500
• von Tiarez an einem X300 mit L7100
• von Nx2 an einem X61T mit L7500
• von GamecollectorX an einem X61s mit L7500
• von nureinnarr an einem X61T mit L7500 und X61s mit L7300
• von mifritscher an einem X61T mit L7500
• von felix1 an einem X61s mit L7500
• von mac4tp an einem X61s mit L7500
• von M3ph15t an einem X61T mit L7500
• von leromarinvit an einem T61 mit T9800 (Apple OEM E8335)
• von haarp an zwei X61T mit L7500
• von mysummerof69 an einem X61 mit T7300
• von turbienchen an einem X300 mit L7100
• von -=seb=- an einem X300 mit L7100
• von jp776 an zwei X300 mit L7100
• von Stitch626 an einem X61 mit T7100
• von crurer an einem T61 mit T8100 (inkl. Sockel Voltmod)
• von Freakgies an einem T61 mit T8100
• ich selbst an einem X61s (L7500), und 3 X61T Boards (3x L7500), einem X61 (T8300) und [edit 12/2023] an einem T61 14,1

Fehlversuche (3)

• von ixi an einem X61 mit T7300
• L0nestar an einem L7500 im X61T
• Revox an einem L7700 im X61T

Hinweise

• Da die Standarkühler im X61s und Tablet nicht die Besten sind, empfiehlt es sich einen solchen zu verbauen. Durch die dickere Heatpipe und die CPU Kontaktfläche aus Kupfer sind bis zu 15°C niedrigere Temperaturen bei Volllast zu verzeichnen. Desweiteren läuft der Lüfter auch ruhiger.
• Weiterhin empfiehlt es sich RmClock vor dem Pinmod zu deaktivieren, da nach dem Mod höhere Spannungen benötigt werden und ihr sonst erst unnötig Bluescreens bekommt.
• Bei Verwendung von Throttle Stop sollte RmClock vorher geschlossen werden.

Solltet ihr eure Hardware zerschießen oder was weiß ich, übernehme ich keine Haftung, ihr seid selbst für euer Tun verantwortlich

Falls irgendeine Stelle nicht ausführlich genug oder zu ungenau ist, dann teilt mir das bitte mit.
Wenn ihr Probleme habt den Speicher zu flashen, oder softwaremäßig irgendwo nicht weiter kommen solltet, dann schickt mir eine PN und wir versuchen das Problem, so es der Terminplan zulässt, per Teamviewer zu lösen

Falls alles zu eurer Zufriedenheit laufen sollte, wäre ein Drücker auf den Danke Button ganz nett

Gruß, David



[diablo666]

Ich hol den Thread nach 4 Jahren mal wieder aus der Versenkung

das 5 Jahre verschollene T61 mit T7300 (2,0Ghz) freut sich nun über ein dezentes Leistungsplus von rund 70% (2 --> 3,46Ghz) mittels modifizierter WLan Karte (4965AG, Pin 24 + 52), T8300 (7€), 2x2GB Kingston Ram bei 888Mhz 6-6-6-18-24 (12€) und kleiner Spannungserhöhung (+0,025V) mittels Drahtbrücken im CPU Sockel. Nun läuft Youtube wieder einwandfrei bei 720 und 1080p

Dank Flüssigmetall WLP gibts auch bei 1,225V CPU Spannung keine wirklichen Temperaturprobleme (max. 85°C bei Lüfter Stufe 3 )


Leider hat es beim Benchmark, auf Akku, jenen zerschossen... oranges, schnelles Blinken



[Herr Moehre]

Sehr cool, Glückwunsch.
Flüssigmetall hätte ich auch gerne auf mein T61 gepackt, das ist aber wohl dauerhaft verliehen und nicht mehr greifbar

Dass es den Akku zerschießt, wundert mich kaum, du wirst da mal eben locker mit 70-80 Watt den Akku belastet haben :-D
Eventuell fängt er sich, wenn du ihn einfach mal komplett entlädst, bis er im BIOS auf minimaler Helligkeit aus geht und dann mal über Nacht leer liegen lässt und am nächsten Tag lädst.
So konnte ich meinen zerschossenen Pufferakku für einige Zeit wieder reaktivieren..

Jetzt bleibt der Glühwein länger warm ;-)



[diablo666]

Dass es den Akku zerschießt, wundert mich kaum, du wirst da mal eben locker mit 70-80 Watt den Akku belastet haben :-D
Eventuell fängt er sich, wenn du ihn einfach mal komplett entlädst, bis er im BIOS auf minimaler Helligkeit aus geht und dann mal über Nacht leer liegen lässt und am nächsten Tag lädst.

Oh, das könnte ein Grund sein. Entladen geht leider nicht mehr. Windows meint zwar da wären noch 59% Ladung verfügbar, aber beim Ziehen des Netzsteckers geht der Kasten direkt aus.



[Herr Moehre]

Dann ist er wohl wirklich hin :-( oder einfach mal eine Nacht an der Ladung lassen.
Das ist aber 'ne fiese Überlastung... ich hatte mal einen China-Böller Ultrabay Akku Nachbau.. der ist bei 45-50 Watt Entladeleistung extrem heiss geworden...



[Mr.bui]

So auch ich als Spätzünder hab mich rangemacht. Wie erwartet krieg ich meinen L7700@X61s nur auf ca. 2,1 GHz, realisiert durch speedstep off im BIOS und throttlestop auf x8 per Task scheduler „autostart“. Nicht viel aber der Weg war eher das Ziel
Bei x9 friert das System sofort und komplett.

Bei mir hat übrigens weder Samsung noch Corsair die 888Mhz mitgemacht - also SPD Mod.



[oliveron]

Oh, das könnte ein Grund sein. Entladen geht leider nicht mehr. Windows meint zwar da wären noch 59% Ladung verfügbar, aber beim Ziehen des Netzsteckers geht der Kasten direkt aus.

War denn ein 90W NT angeschlossen ?
Edit: Achso, Benchmark auf Akku...glaube aber nicht das der 70-80W zog, wenn es nur eine Intelgrafik ist...



[dairfaron]

Moin, ich bin gerade dabei, mein altes X61Tablet mit L7500 wieder flott zu machen. Ich weiß, dass ich mich früher (schon Jahre her) schonmal an der Mod versucht hatte, es dann aber abgebrochen habe, weil ich zu doof war, auf der WLan-Karte rumzulöten und keine Lust hatte, dem MB an den Kragen zu gehen. Hatte mir damals auch den 2x2GB KVR667D2S5/2G dafür gekauft, weil der ja ganz gut funktionieren soll und die werksseitigen 2x1GB eh zu wenig waren. Jetzt würde ich die Mod gerne mal in richtig machen (mit der Dell-Karte). Habe also vorher schön mit HWInfo und CPU-Z geschaut, was mein RAM gerade so macht und musste feststellen, dass der base Takt normal bei ~200MHz (wie FSB) ist, aber der nur mit nem Multi von 1.33 auf 266MHz läuft. Hab ich den also damals schon umgeflasht? Ich hab den Speicher dann mal mit RwEverything bearbeitet und hatte da das Value im IO-Space noch auf 03 (und nicht auf 07, wie wenn er unlocked ist).

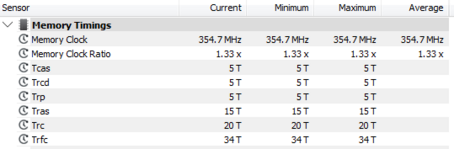

Meint ihr es kann sein, dass ich den RAM schon runtergetaktet habe? Und wenn ja, gibt es ne Möglichkeit, den wieder auf Werkseinstellung zurücksetzen? Vielleicht hat irgendwer den gleichen RAM unmodifiziert laufen und kann mir seine Settings beim SPD exportieren?
