Hat euch euer X61, X300, R61 oder T61 zu wenig Rechenpower - Hier kommt die Lösung! Wiki Link
Vielleicht erinnert ihr euch ja noch an den Pinmod für die T4x für einen FSB von 533MHz (133MHz). Im Grunde ist das hier nix anderes, nur wird hier der FSB von 800MHz (200MHz) auf 1066MHz (266MHz) gesteigert. Ich hatte übrigens vor eineinhalb Jahren schon einmal die Idee dazu.
Damit laufen folgende CPUs wie folgt:
| CPU Model L7100** | Originaltakt 1,2GHz | Original FSB 200MHz | OC Takt 1,60GHz | OC FSB 266MHz | max. OC Takt (Dual IDA) 1,86GHz |
| L7300* | 1,4GHz | 200MHz | 1,86GHz | 266MHz | 2,13GHz |
| L7500** | 1,6GHz | 200MHz | 2,13GHz | 266MHz | 2,40GHz |
| L7700** | 1,8GHz | 200MHz | 2,40GHz | 266MHz | 2,66GHz |
| T7100 T7300* | 1,8GHz 2,0GHz | 200MHz 200MHz | 2,40GHz 2,66GHz | 266MHz 266MHz | 2,66GHz 2,93GHz |
| T7500* T8300** T9300*** T9500* | 2,2GHz 2,4GHz 2,5GHz 2,6GHz | 200MHz 200MHz 200MHz 200MHz | 2,93GHz 3,20GHz 3,33GHz 3,46GHz | 266MHz 266MHz 266MHz 266MHz | 3,20GHz 3,46GHz 3,60GHz 3,73GHz |
* erfolgreich getestete CPU ohne Spannungserhöhung
** mehrfach erfolreich getestete CPU ohne Spannungserhöhung
* wahrscheinlich Spannungserhöhung erforderlich
** eingeschränkt Erfolgreich: mit Spannungserhöhung
*** eingeschränkt Erfolgreich: mit Spannungserhöhung, vermutlich starke Temperaturprobleme im X61
Die Wahrscheinlichkeit erfolgreicher Durchführung hängt stark von der verbauten CPU ab. Prinzipiell gilt: ja kleiner die Ausgangstaktrate der CPU ist, desto sicherer ist es, dass die Spannung der CPU auch noch für den Höchst Oc Takt ausreicht. (L und T CPUs sind hier aufgrund anderer Spannungsbereiche zu unterscheiden). Desweiteren besteht die Möglichkeit bei CPUs mit nicht ausreichendem Spannungsintervall, die maximale Spannung per Drahtbrücke (bei gesockelter CPU --> T61 und R61) am CPU Sockel oder direkt per Brücke am Spannungswandler (siehe hier und hier) zu erhöhen.
Was wird benötigt
- Schraubendreher zu Schrauben lösen
- Glasfaserstift
- Teppichmesser alternativ Lötkolben mit feiner Lötspitze inkl. ruhiger Hand
- 667 oder 800er DDR2 SoDimm mit veränderlichen SPD (meiner Erfahrung nach sind Speicher mit FRU selten geeignet)
- SPD Tool bzw./ in Verbindung mit "rweverything" oder Linuxkenntnisse (SPD EEPROM Zugriff mit Linux)
- ganz wichtig: etwas Risikobereitschaft
Was ist zu tun?
Arbeitsspeicher umflashen
Mit dem FSB wächst auch der Takt des Ram um 33%, was dazu führt, dass 667er und 800er Ram anschließend auf 888MHz läuft. Dies kann oftmals aber zuviel für den Speicher sein. Bluescreens und/ oder Grafikfehler wären die Folge. 533er Ram hingegen würde auf 711MHz laufen... also wird einfach 667er oder 800er Ram auf 533er umgeschrieben. 711 Mhz (533 x 1,33) sind innerhalb der Spezifikationen des 800er und leicht außerhalb des 667er Ram --> sollte laufen.
Zum Umflashen benötigt
1. Thinkpad am besten nur mit einem Riegel bestücken und hochfahren
2. Speicher Freischalten per RWEverything: Anleitung
3. SPD Tool starten und das Modul auslesen (Read module x) und Sicherung erstellen (Save), falls etwas schief gehen sollte
4. die folgenden Parameter ändern (so läuft mein Speicher zumindest problemfrei). Falls irgendwem eine "schlechte" Einstellung ins Auge fällt, dann bitte mitteilen.
Mein Speicher läuft seit längerem problemfrei (.txt in .spd umbenennen, funktioniert nur mit einem 4Gb Riegel): Anhang anzeigen 4GB Komputerbay diablo666.txt
- SDRAM Cycle time at Maximum Supported CAS Latency 3.75 ns (267 MHz)
- SDRAM Access from Clock 0.40 ns
- CAS Latencies Supported 5,6
- Minimum Clock Cycle at CLX-1 3.75 ns (267 MHz)
- Maximum Data Access Time (tAC) from Clock at CLX-1 0.40 ns
- Minimum Clock Cycle at CLX-2 3.75 ns (267 MHz)
- Maximum Data Access Time (tAC) from Clock at CLX-2 0.40 ns
- Minimum Row Precharge Time (tRP) 18.75 ns
- Minimum Row Active to Row Active delay (tRRD) 7.5 ns
- Minimum RAS to CAS delay (tRCD) 18.75 ns
- Minimum Active to Precharge Time (tRAS) 56 ns
- Write recovery time (tWR) 18.75 ns
- Internal write to read command delay (tWTR) 11.25 ns
- Internal read to precharge command delay (tRTP) 11.25 ns
- Minimum Active to Active/Refresh Time (tRC) 75.00 ns
6. Wichtig: Edit --> Fix Checksum, sonst fährt die Kiste nicht mehr hoch
7. Modul beschreiben durch: File --> Write --> Module x (Kommt es zu Fehlermeldungen beim Verifizieren ist das Eeprom mit hoher
Wahrscheinlichkeit schreibgeschützt und ggf. ungeeignet.
Tipp: Sollte danach kein Rechner mehr mit dem Speicher hochfahren gibt es auch eine Lösung: Einfach die Pins 193 bis 200 freilassen (siehe Beitrag von tcone), den Rest mit Tesa abkleben und den Ram während des Betriebs einstecken
Keine Angst: hat bei mir schon etliche Male funktioniert.
Tipp II: in der Regel reicht es nur einen der beiden Riegel umzuschreiben. Der zweite Riegel taktet normalerweise nur so schnell wie der umgeschriebene.
Desweiteren nennt uns wileE in seinem Post einen Speicher (Kingston KVR667D2S5/2G), der ganz ohne Umflashen problemlos läuft. Das kann ich soweit bestätigen. Kingston KVR667D2N5/2G macht nach Aussage von der_Lucas ebenfalls keine Probleme.
Pinmod
Dieser Eingriff ist seit neuester Erkenntnis nicht mehr nötig: der FSB erhöht sich nach Einsetzen einer DELL WLan Karte von 200 auf 266MHz bzw. durch Kurzschluss von Pin 24 und 52 am linken mPCIe Slot. Mehr dazu im Beitrag von sephi23. Der Arbeitsspeicher muss dennoch wie gehabt umgeflasht werden. Die obige Tabelle behält weiterhin ihre Gültigkeit.
X61
Der Hauptteil des Mods ist eigentlich recht simpel und theoretisch auch umkehrbar (Pin wieder anlöten oder Leiterbahn flicken)

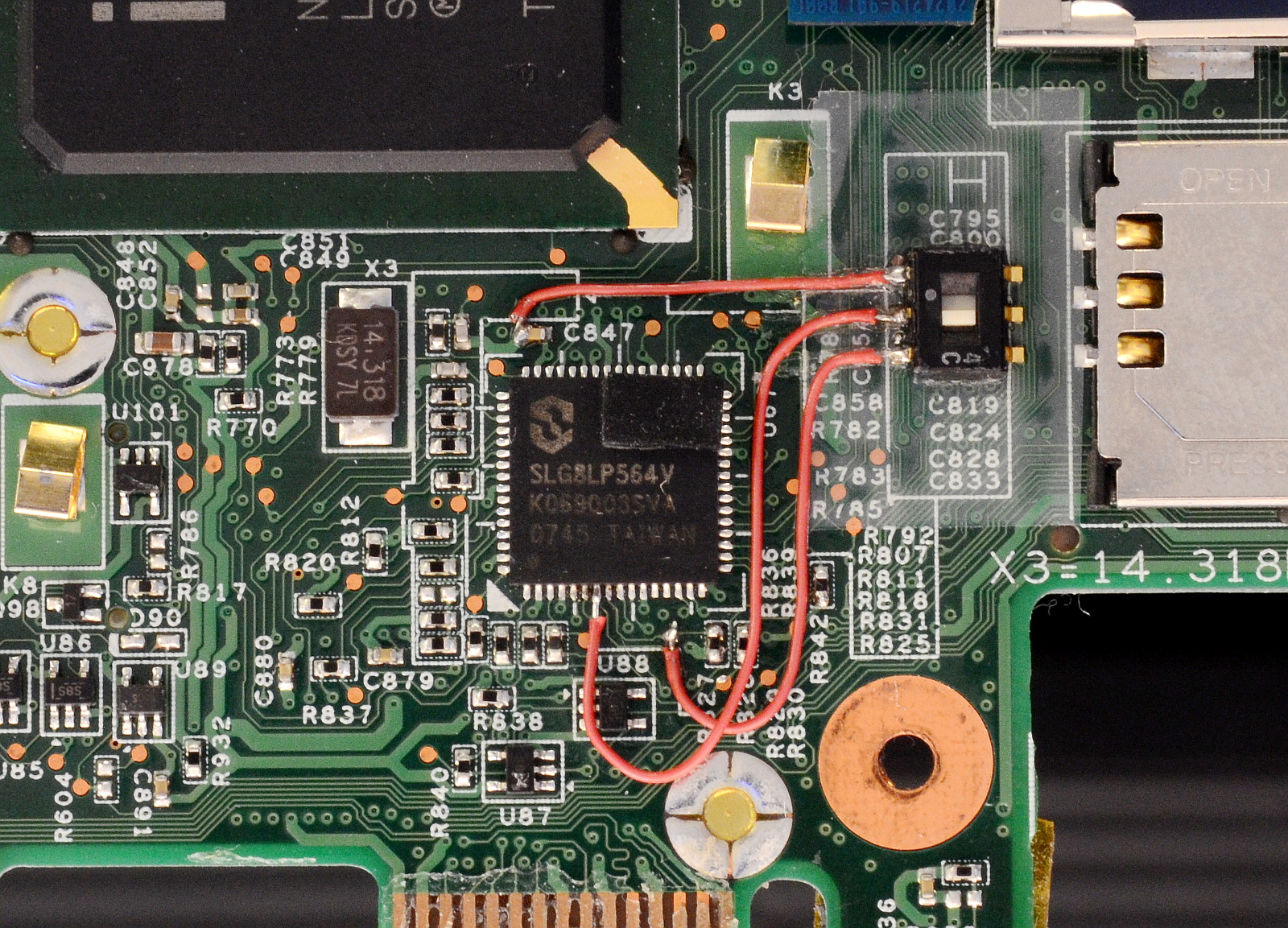

- Mainboard ausbauen, da sich der Taktgeber (SLG8LP564) in der Nähe des Simslots auf der Unterseite des Boards befindet
- Zu diesem Zeitpunkt empfiehlt es sich die Wärmeleitpaste der CPU zu erneuern und den Lüfter zu reinigen
- Taktgeber suchen
- Pin 7 suchen und entweder ablöten, oder Leiterbahn wie folgt kappen:
- Dazu mit einem Schraubenzieher den Schutzlack über der Leiterbahn vorsichtig entfernen und anschließend beherzt die Bahn mit dem Messer (Stelle siehe Bild) kappen. Aber bitte nicht so extrem wie im Bild, "manchmal ist weniger mehr".
- Board wieder einbauen
T61
- ähnlich zum X61
- beim T61 sitzt der Taktgeber an anderer Stelle, siehe Post von quaentchen
- durch gesockelte CPU besteht die Möglichkeit die Spannungen ( gezielter Overvolt und Undervolt) am CPU Sockel durch Drahtbrücken vorzunehmen, siehe hier
- OV und UV sind natürlich auch bei T61 mit Standardtakt möglich. Somit ist es möglich die niedrigst mögliche Spannung von 0,85V, 0,9 oder 0,95V zu untertreffen.
Auswirkungen
Performance
- Ein X61Tablet mit L7500 @ 2,4GHz ist leicht langsamer als ein T9300:
- tcones Rechenknecht X61 mit T7300 @ 2,93GHz ist deutlich schneller
- ein X61 mit T8300 @ 3,46GHz rennt allen C2D und mit Sicherheit auch einigen I-Cores davon.
- im Idle ist keinerlei Mehrverbrauch festzustellen
- unter Volllast büßt man vielleicht ein paar Minuten ein
Temperatur
- hier ändert sich schon einiges im Vergleich zum untervolteten Originalzustand: mit Prime95 (small FFTs) bekomme ich nach einigen Minuten ca. 90°C hin
- im Vergleich zum Originalzustand mit Originalspannungen dürfte sich nicht so viel ändern, da die CPU (in meinem Fall L7500) bei regulären Maximaltakt immer noch etwas untervoltbar (1,00V) ist.
Grafik
- durch den schnelleren Ram steigert sich die Grafikperformance ein wenig.
- habe ich den Ram mit 888MHz betrieben, kam es immer zu Grafikproblemen
Erfolgsmeldungen (27)
- von Der_Lucas an einem X61 mit T7300
- von Thomebau an einem X300 mit L7100
- von Marteng an einem X61 mit T7300
- von wileE an einem X61 mit T7300
- von quaentchen am T6x
- von tcone an X61s mit L7500
- von Twisted Mind am X61 mit T7300
- von xorpaul an gleich 2 X61s mit L7500
- von Tiarez an einem X300 mit L7100
- von Nx2 an einem X61T mit L7500
- von GamecollectorX an einem X61s mit L7500
- von nureinnarr an einem X61T mit L7500 und X61s mit L7300
- von mifritscher an einem X61T mit L7500
- von felix1 an einem X61s mit L7500
- von mac4tp an einem X61s mit L7500
- von M3ph15t an einem X61T mit L7500
- von leromarinvit an einem T61 mit T9800 (Apple OEM E8335)
- von haarp an zwei X61T mit L7500
- von mysummerof69 an einem X61 mit T7300
- von turbienchen an einem X300 mit L7100
- von -=seb=- an einem X300 mit L7100
- von jp776 an zwei X300 mit L7100
- von Stitch626 an einem X61 mit T7100
- von crurer an einem T61 mit T8100 (inkl. Sockel Voltmod)
- von Freakgies an einem T61 mit T8100
- ich selbst an einem X61s (L7500), und 3 X61T Boards (3x L7500), einem X61 (T8300) und [edit 12/2023] an einem T61 14,1
Hinweise
- Da die Standarkühler im X61s und Tablet nicht die Besten sind, empfiehlt es sich einen solchen zu verbauen. Durch die dickere Heatpipe und die CPU Kontaktfläche aus Kupfer sind bis zu 15°C niedrigere Temperaturen bei Volllast zu verzeichnen. Desweiteren läuft der Lüfter auch ruhiger.
- Weiterhin empfiehlt es sich RmClock vor dem Pinmod zu deaktivieren, da nach dem Mod höhere Spannungen benötigt werden und ihr sonst erst unnötig Bluescreens bekommt.
- Bei Verwendung von Throttle Stop sollte RmClock vorher geschlossen werden.
Solltet ihr eure Hardware zerschießen oder was weiß ich, übernehme ich keine Haftung, ihr seid selbst für euer Tun verantwortlich
Falls irgendeine Stelle nicht ausführlich genug oder zu ungenau ist, dann teilt mir das bitte mit.
Wenn ihr Probleme habt den Speicher zu flashen, oder softwaremäßig irgendwo nicht weiter kommen solltet, dann schickt mir eine PN und wir versuchen das Problem, so es der Terminplan zulässt, per Teamviewer zu lösen
Falls alles zu eurer Zufriedenheit laufen sollte, wäre ein Drücker auf den Danke Button ganz nett
Gruß, David
