T580 Liste Kompatibler M.2 2242 SSDs für T580, P52s, T480

A

ATh

Well-known member
Themenstarter
Registriert
6 Aug. 2006
Beiträge
4.584
Da ich gerade dabei bin ein T580 wiederzubeleben habe ich in den letzten Wochen einige ältere und neuere SSDs auf Lauffähigkeit im WWAN-Slot getestet. Die im WWAN-Slot des T580 laufenden M.2 SSDs sollten auch im P52s und im T480 laufen.:

SKhynix HFM256GDHTNG-8310A , 256GB, (BC501-Serie)
SKhynix HFM512GDHTNG-8310A , 512GB, (BC501-Serie)
Union Memory Lenovo FRU 01FR573, 256GB
WD SN520, 256GB
WD SN520, 512GB
LiteOn T11, 256GB
Toshiba RC100, 128GB
KingSpec mit diversen Speichergrößen, hier kommt es auf korrekte Bauform an da es diverse gibt.:

de.aliexpress.com

KingSpec Ssd M2 128gb 256gb ssd m.2 NVMe PCIe 2242 m.2 pcie NVMe SSD M2 2242 512gb hdd Festplatte Für Laptop Notebook Thinkpad - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com
de.aliexpress.com de.aliexpress.com

Generell gilt: M.2, Bauform 2242, Protokoll: PCIe/NVME, Kodierung: b+m Key

Vielleicht hilft die Auflistung ja einigen deren SSD-Anschluß auf dem Mainboard defekt ist oder die eine 2. SSD in ihrem Thinkpad unterbekommen wollen.

Update 19.01.24:

Inzwischen auch alle im T480 getestet.

Union Memory Lenovo FRU 00UP731, 256GB läuft auch, aber nur im T580 mit aktuellem Bios getestet.

Zuletzt bearbeitet:
KingSpec verwendet Ausschuss, der bei anderen Herstellern durch die Qualitätsprüfung gefallen ist. Daher sind die so günstig, haben teils so enorme Performance-Spannen und niedrigere TBW-Werte.
Das ist sicherlich ressourcenschonend, ich frage mich aber auch, ob das Auswirkungen auf die Ausfallverteilung hat.

Ich habe noch einen Nachtrag: Eine WD SN520 die im T580 ohne Probleme bootet, wird im X280 nicht als Bootlaufwerk erkannt. Sie wird aber vom System als Laufwerk erkannt und ist als Datenträger ohne Einschränkungen nutzbar, nur das sie nicht booten mag. Die SN 520 taucht auch nicht im BIOS bei den Bootlaufwerken auf. Gleiches gilt für den Verlängerungsadapter mit einer 2230 M Key SSD. Läuft als Datenträger aber nicht als Bootlaufwerk.
Beitrag automatisch zusammengeführt:

So, hab das jetzt nochmals mit meinem Werkstatt X getestet. Auch in diesem gleiche Lage. SSD wird als Laufwerk erkannt und ist nutzbar, nur nicht als Bootlaufwerk. Naja, immerhin hab ich jetzt mehr Speicherplatz.
Beitrag automatisch zusammengeführt:

Das X ist noch zickiger. Eine WD SN 740 läuft im X280 nur im "normalen" Port, auch mit dem Verlängerungsadapter. Im WWAN Port wird sie mit dem Adapter nicht erkannt. Mit einem anderen Adapter gegengetestet, gleiches Ergebnis. Eine Transcend TS1TMTE300S läuft mit Adapter dagegen problemlos. Für ein Datengrab ist die Geschwindigkeit ausreichend, da im Gegensatz zum T580 der Port nur mit 1x PCIe angebunden ist. Im T580 sagt Crystaldisk dass beide Ports 2x PCIe angebunden sind.

Zuletzt bearbeitet:
JogHurt schrieb:
Danke für Deine Mühen. Mir sind die alle zu klein und dazu noch schlecht zu bekommen. Ich habe mir jetzt nach den guten Erfahrungen mit dem T580, nochmal einen anderen Adapter bestellt der dann ins X 280 wandern soll.
Zum Vergrößern anklicken....

Bin gerade noch hierauf aufmerksam geworden, zwar etwas teurer als m.2 2280er aber dafür sogar 1 TB

ThinkPad 1TB PCIe NVMe M.2 2242 SSD 4XB1K26775

ThinkPad 1TB PCIe NVMe M.2 2242 SSD 4XB1K26775: 1 TB Speicherkapazität M.2 2242 Formfaktor PCIe 4.0 x4 NVMe OPAL2 SSD 1 Jahr Herstellergarantie
ok1.de ok1.de

Wenn Du die EAN Nummer eingibst, landest Du bei Shops wie bei meinem Link oben. Da hat sie nur einen Key. Deshalb meine Frage.
Nachtrag, bei PCIe 4.0x4 gibts keinen B-Key.

Zuletzt bearbeitet:
Weiterer Eintrag:
Ich habe an zwei betroffenen T580 inzwischen mehrfach Kioxia SSD eingesetzt, Nummern kann ich gerne noch posten.
Zumindest die 250 GB Varianten findet man auf ebay noch für ca 20€ pro Stück, größer wird schwierig.

Falls jemand akute Not hat, ich hätte noch ein 512 GB hier, aber die ist dann nicht besonders günstig (einfach PN schreiben bei Bedarf)

Edit:

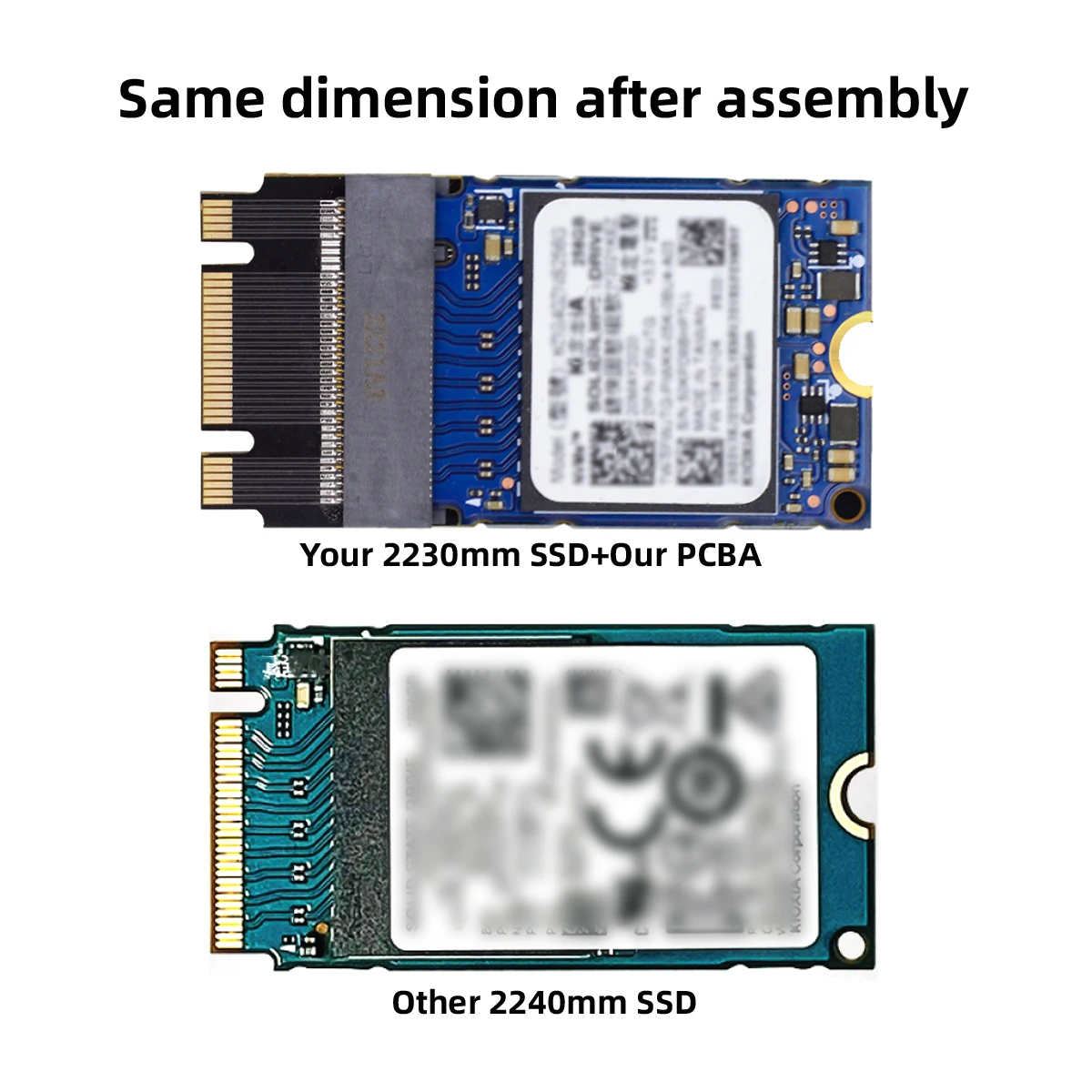

und dieser Adapter hier ist vielleicht auch eine Lösung wenn man eine 2230 SSD mit einer Kerbe hat:

Edit 02

Das scheint das passende.

Zuletzt bearbeitet von einem Moderator:
Ich hab den Adapter aus dem zweiten Link und eine Corsair MP600 Mini im T580. Läuft wie geschnitten Brot.

Genau die gleiche Kombination wie JogHurt habe ich bei mir im L480 am laufen und kann die Kombination auch nur weiterempfehlen. Läuft absolut problemlos.

Ich geb jetzt auch mal meinen Senf dazu:

Ich habe im X280 und im T480s jeweils eine WD SN 520 verbaut.
Beide als 2280er gekauft und auf 2242 gekürzt. Auf beiden läuft Linux Mint.

Beim X280 wollt ich's wissen:

Kann man die SSD einfach zusätzlich im WWAN einbauen und danach ein BS mit eigener ESP installieren?
Es heißt ja immer, man sollte die andere SSDs dazu ausbauen, was ich aber nicht gemacht habe.
Ich hab mich vorher hauptsächlich hier schlau gemacht: HowTo/FAQ Multiboot-OS
Man sollte aber den ganzen Thread lesen, sonst hat man nicht alle Infos.

Hat mit Linux Mint auf Anhieb funktioniert:


Kann natürlich sein, dass das für viele nichts neues ist, aber für manche doch interresant.
Mit reFind muss ich noch schauen, das geht noch nicht.

Ansonsten habe ich was zum Thema BIOS bzw. Whitelisting und kompatible SSDs/Adapter gefunden. Ist aktuell und tiefgründig:

Das Original: WWAN Slot SSD Compatibility
Deutsch: WWAN Slot SSD Compatibility (Google Translate, oben deutsch wählen)

Zuletzt bearbeitet:
Crisser67 schrieb:
Ich geb jetzt auch mal meinen Senf dazu:

Ich habe im X280 und im T480s jeweils eine WD SN 520 verbaut.
Beide als 2280er gekauft und auf 2242 gekürzt. Auf beiden läuft Linux Mint.

Beim X280 wollt ich's wissen:

Kann man die SSD einfach zusätzlich im WWAN einbauen und danach ein BS mit eigener ESP installieren?
Es heißt ja immer, man sollte die andere SSDs dazu ausbauen, was ich aber nicht gemacht habe.
Ich hab mich vorher hauptsächlich hier schlau gemacht: HowTo/FAQ Multiboot-OS
Man sollte aber den ganzen Thread lesen, sonst hat man nicht alle Infos.

Hat mit Linux Mint auf Anhieb funktioniert:

Anhang anzeigen 188731

Kann natürlich sein, dass das für viele nichts neues ist, aber für manche doch interresant.
Mit reFind muss ich noch schauen, das geht noch nicht.

Ansonsten habe ich was zum Thema BIOS bzw. Whitelisting und kompatible SSDs/Adapter gefunden. Ist aktuell und tiefgründig:

Das Original: WWAN Slot SSD Compatibility
Deutsch: WWAN Slot SSD Compatibility (Google Translate, oben deutsch wählen)
Zum Vergrößern anklicken....
Dazu habe ich just diesen Fred auch gefunden, ganz in der guten alten Thinkpad Modding Manier

Hallo in die Runde, habe noch eine WD SN520 2280 SSD mit 256GB hier falls jemand Bedarf hat. Einfach PN schicken.

JogHurt schrieb:
Ich hab den Adapter aus dem zweiten Link und eine Corsair MP600 Mini im T580. Läuft wie geschnitten Brot.
Zum Vergrößern anklicken....
Hallo JogHurt,

ich habe diesen Thread verfolgt und es genauso gemacht wie du: T580 plus den Adapter, plus die Corsair MP600. Allerdings sehe ich nichts im Windows-Explorer. Muss ich noch etwas im Bios machen, und wenn ja, was?

Ich freue mich über eine Antwort!

LG!

Du musst den Datenträger in der Computerverwaltung initialisieren und oder formatieren, am besten direkt als Admin öfmnen

Erst mal danke Ambrosius für die schnelle Nachricht!

Ich bin mir nicht ganz sicher, wie das geht. Gefunden habe ich zumindest im Gerätemanager schon mal die Corsair, aber was mache ich dann?

Sorry für die vielleicht blöden Fragen...
Beitrag automatisch zusammengeführt:

So, das hätte ich auch vorher selbst googlen können! Ich hab´s gefunden und die Platte läuft. Danke nochmal!!

Zuletzt bearbeitet:
Hat schon mal jemand diese SSD's im WAN-Slot eines T480, T580 oder X280 getestet ? Natürlich die PCIe/NVMe Version mit b&m-Key.

www.ebay.de

Kingchuxing 128GB M.2 NGFF 2280 2242 2260 Interne SSD Festplatte Sata III Laptop | eBay

Product Model: Kingchuxing. M.2 NGFF Specifications Interface: M.2 NGFF. Wir werden unser Bestes tun, um Ihnen zu dienen! An open source solution used by 60% of solid-state hard disks worldwide. Diese Gebühren gehen zu Lasten des Käufers.
www.ebay.de

Ich wollte gern mal in dem Zusammenhang wissen, ob ich das so richtig verstanden haben:

The modded BIOS will remove the whitelist and enable any M.2 2242 USB cards including this 4-port USB port adapter. A small wireless mice receiver or a thumbdrive can be soldered on this slot.
Zum Vergrößern anklicken....

Quelle

dass nämlich mit dem skyra1n Patch die Limitierung auf Non-m&b_key-nvmes effektiv aufgehoben wird?
@iks230 Du hattest dazu mal ne Anleitung geschrieben, kannst du das bestätigen?
