X270 Geht doch! X270 + NVMe SSD im WWAN port!

[meditate2001]

Lenovo gibt in den Spezifikationen des x270 unterschiedliche Möglichkeiten an bei der wwan-ssd, manche können nvme im wwan Port, manche nur SATA.
Es gibt den x270 mit unterschiedlichen CPUs und GPUs. Die einen haben Intel 620 und eine 7 in den i5 und i7 Namen. Anscheinend funktioniert nvme im wwan Port bei diesen x270 die eine Intel 620 Grafikkarte haben. Diese können auch eine NVMe SSD in den Main port packen, der allerdings nur PCIe 3 beherrscht.
Mein x270 + HD 620, 1x SATA SSD (main)+ 1x SATA SSD im wwan. Läuft! Und: WWAN SSD ist bootable!
NEU: WWAN SSD m.2 pcie nvme. Achtung: diese muss den B+M-Key haben! Und diese muss auch im Format 2242 vorliegen! Ich hab die Western Digital 256GB M.2 2242 SSD PC SN520 Funktioniert tadellos!

Einziges Manko: Scheint nicht von NVMe WWAN SSD zu booten... :/



[StefanW.]

Festplatte:
https://thinkwiki.de/X270
Eines der folgenden Laufwerke ist ab Werk verbaut: Je nach Ausstattung existiert HDD slot oder ein M.2 2280 slot exclusiv für Speichermedien
https://thinkwiki.de/X270

• HDD / SATA 6.0Gb/s, 2.5" wide, 7mm high, Active Protection System 500GB/1TB
• SSD / SATA 6.0Gb/s, 2.5" wide, 7mm high (e.g. xxxGB SSD) 128/180/256GB
• M.2 SSD / PCIe NVMe, PCIe 3.0 x 2, 16Gb/s 128/256/512GB/1TB
• 128GB M.2 SSD / SATA 6.0Gb/s, in WWAN slot as 2nd Storage, außer bei WGIG-Modellen

SSDs im WWAN-Slot müssen (mindestens) einen B-Key haben



[kapqa]

mein A275 (gleiche generation) bootet einwandfrei von NVME SSD in WAN Slot;
auf WAN SSD làuft Linux, auf NVME in Sata Schacht das Win/do/7.



[paluba]

@ StefanW.: Im Wiki ist aber nur von Sata die Rede; dass auch NVMe funktioniert, ist neu. Vielleicht kann das jemand ergänzen?



[xsid]

Anscheinend funktioniert nvme im wwan Port bei diesen x270 die eine Intel 620 Grafikkarte haben. Diese können auch eine NVMe SSD in den Main port packen, der allerdings nur PCIe 3 beherrscht.

Kannst das jemand verifizieren?

Beitrag automatisch zusammengeführt: 22 Nov. 2022

Festplatte:
https://thinkwiki.de/X270
Eines der folgenden Laufwerke ist ab Werk verbaut: Je nach Ausstattung existiert HDD slot oder ein M.2 2280 slot exclusiv für Speichermedien
https://thinkwiki.de/X270

• HDD / SATA 6.0Gb/s, 2.5" wide, 7mm high, Active Protection System 500GB/1TB
• SSD / SATA 6.0Gb/s, 2.5" wide, 7mm high (e.g. xxxGB SSD) 128/180/256GB
• M.2 SSD / PCIe NVMe, PCIe 3.0 x 2, 16Gb/s 128/256/512GB/1TB
• 128GB M.2 SSD / SATA 6.0Gb/s, in WWAN slot as 2nd Storage, außer bei WGIG-Modellen

SSDs im WWAN-Slot müssen (mindestens) einen B-Key haben

Was ist die technisch innovativste, schnellste Lösung?
Welche Ausstattung ist am flexibelsten?
Welche Umrüstmöglichkeiten sind möglich bzw. nicht möglich, wenn entsprechend ausgestattet?
Was ist ein "B-Key"?

Edit: 06.01.2023

X270 - Wie ein x270 mit größerer M.2 SSD aufrüsten?

Hallo ich hätte zwei Fragen A) Passt einen Crucial CT1000P2SSD8 in ein X270 ? In der Wiki zum x270 steht mindestens ein B-Key Wenn ich es richtig sehe hat die Crucial einen M-Key (Mal vorausgesetzt die Bilder passen) Schnittstelle - NVMe (PCIe Gen 3 x4) Auf der Prduktseite...

thinkpad-forum.de



[gatasa]

Was ist ein "B-Key"?

Schau mal hier nach: https://www.delock.de/infothek/M.2/M.2.html



[riker1]

hi,
wie erkenne ich WGIG-Modellen ?

128GB M.2 SSD / SATA 6.0Gb/s, in WWAN slot as 2nd Storage, außer bei WGIG-Modellen

danke vG T



[xsid]

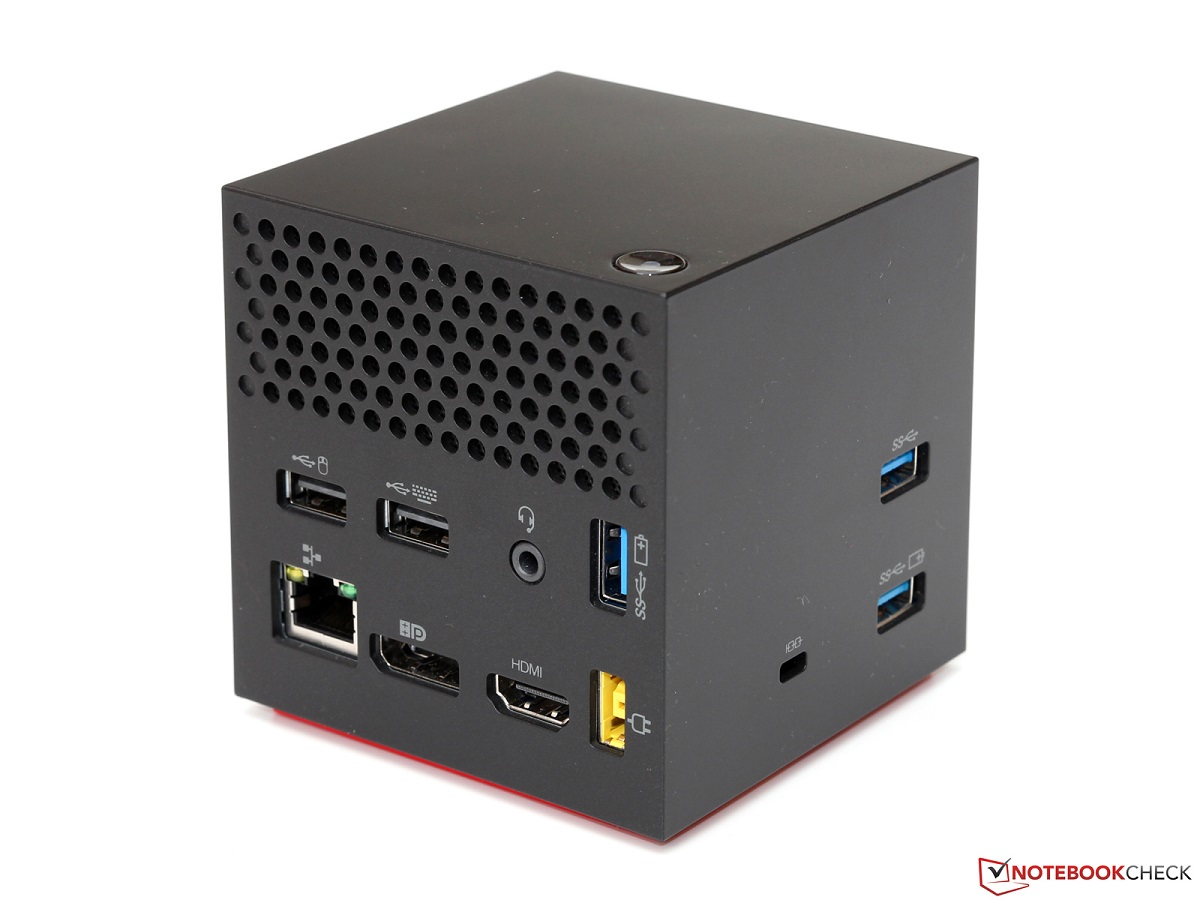

ThinkPad WiGig Dock – ThinkPad-Wiki

thinkwiki.de

Intel WiGig: Das frühe Aus für kabellose Docking-Stationen

Seit Jahren verspricht uns Intel die drahtlose Zukunft für Notebooks. Der WiGig-Standard (802.11ad) sollte schnell genug sein um Notebooks drahtlos an Displays und Massenspeicher anzubinden. Jetzt erklärt Intel das Aus für einige WiGig-Komponenten und will sich künftig auf WiGig für...

www.notebookcheck.com

Was genau ist WiGig?



[gatasa]

ThinkPad WiGig Dock – ThinkPad-Wiki

thinkwiki.de

Intel WiGig: Das frühe Aus für kabellose Docking-Stationen

Seit Jahren verspricht uns Intel die drahtlose Zukunft für Notebooks. Der WiGig-Standard (802.11ad) sollte schnell genug sein um Notebooks drahtlos an Displays und Massenspeicher anzubinden. Jetzt erklärt Intel das Aus für einige WiGig-Komponenten und will sich künftig auf WiGig für...

www.notebookcheck.com

Was genau ist WiGig?

Ein Standard, festgelegt von der WiGig-Alliance.
Funktioniert schon seit Jahren nicht. Der Bericht von notebookcheck.de ist auch schon aus dem Jahr 2017.

Zitat aus golem.de:

Wigig - Gigabit-Funk im 60-GHz-Band​

Hinter dem Kürzel Wigig verfolgen das Industriegremium Wigig Alliance und der IEEE-Standard 802.11ad das Ziel, ein mehrere Gigabit schnelles Funksystem zu schaffen, das auch andere Protokolle wie USB 3.0, HDMI und PCI-Express überträgt. Das klappt zwar nicht durch Wände, soll aber innerhalb eines Raumes Kabel überflüssig machen.



[xsid]

OT
Oh, vemutlich bin ich hier OT, jetzt erst kapiert:

NVMe vs M.2 vs SATA vs PCIe: Was sind diese SSDs? | Crucial

Verwirrt über M.2, PCIe, SATA und NVMe SSDs? Die Experten von Crucial erklären Ihnen alles, was Sie über Formfaktoren und physische Schnittstellen.

www.crucial.de

SSDs optimal anschließen

Antworten auf die häufigsten Fragen

www.heise.de

X270 - Wie ein x270 mit größerer M.2 SSD aufrüsten?

Hallo ich hätte zwei Fragen A) Passt einen Crucial CT1000P2SSD8 in ein X270 ? In der Wiki zum x270 steht mindestens ein B-Key Wenn ich es richtig sehe hat die Crucial einen M-Key (Mal vorausgesetzt die Bilder passen) Schnittstelle - NVMe (PCIe Gen 3 x4) Auf der Prduktseite...

thinkpad-forum.de

1 - du brauchst noch dafür einen Adapter Caddy - FRU 04X5136 - muss für X270 sein, z.B. von T470 o.ä. passt nicht ( Verbindung zum Board)

Ist die FRU für den HD Caddy wirklich richtig?

hdd caddy x270 online kaufen | eBay

Tolle Angebote bei eBay für hdd caddy x270. Sicher einkaufen.

www.ebay.de

HDD Cable Connector + HDD Caddy Frame Bracket for -Lenovo ThinkPad X270 | eBay

Entdecken Sie HDD Cable Connector + HDD Caddy Frame Bracket for -Lenovo ThinkPad X270 in der großen Auswahl bei eBay. Kostenlose Lieferung für viele Artikel!

www.ebay.de

2,5 Zoll Einbau

Erledigt - PCIe SSD für X270. 1TB

Hallo zusammen, beim Laptop bin ich inzwischen fündig geworden, allerdings passt meine 1TB SSD in 2,5" nicht ins X270. Deshalb suche ich nun eine NVMe SSD in der Baulänge 2280. Macht mir Angebote Viele Grüße T400Fan

thinkpad-forum.de

Ist folgendes Set gemeint?
https://de.aliexpress.com/item/32846607427.html

Kabel: Lenovo Thinkpad X270 Original Festplattenkabel FRU: 01HW968
Caddy: FRU 01HW968

FRU 01HW968 ist nach meiner Recherche auch im Tx40 verbaut.

OT Ende

Beitrag automatisch zusammengeführt: 6 Jan. 2023

Lenovo gibt in den Spezifikationen des x270 unterschiedliche Möglichkeiten an bei der wwan-ssd

Meinst Du mit wwan-ssd die Schnittstelle, oder gibt es den Begriff wwan-ssd?



[xsid]

Einziges Manko: Scheint nicht von NVMe WWAN SSD zu booten... :/

Ist das wirklich so?
Oder ein Bedienungsfehler oder Fehlfunktion bei der damaligen Bios Version?



[StefanW.]

............................



[xsid]

Weil ich erst im Forum geschaut habe.

Wiki

M.2 PCIe NVMe mit B+M-Key im Format 2242 wurde erfolgreich und bootfähig im WWAN-Steckplatz verbaut

Der TE hatte etwas anderes geschrieben.
