P51* P51s / t570 HDD connector kleben statt löten?

[Csf]

Moin zusammen,

Ich habe damals in der spendenversteigerung von jemandem hier im Forum das p51s erworben.

Der ein oder andere erinnert sich. Das Gerät funktioniert soweit einwandfrei, hat jedoch die gleiche Problematik wie die meisten t570 t580 usw. Mit dem abgerissenen bzw mit dem fehlerhaft verlöteten HDD bzw SSD connector.

Ich habe das Ding versucht heute nachzulöten reden wir nicht drüber.

Mein 7€ Lötkolben im Verbund mit meinem 3€ Lötzinn , naja , nicht der Rede wert.

Der connector ist relativ schnell an mehreren Stellen geschmolzen.

Meint ihr es wäre möglich die Pins mit einem leitfähigen Kleber zu kleben anstatt zu löten?

Unter dem Mikroskop sollte doch das eigentlich relativ gut möglich sein bzw mit großer Vergrößerung.

Mit dem Lötkolben hat man doch hin und wieder das Problem dass es einfach zu heiß und zu eng an der Stelle ist.

Der connector kostet 3€ bei Ali das sollte nicht das Problem sein.

Meine Frage an euch, wenn ich die beiden äußeren Punkte mit Lötzinn fixiere, glaubt ihr es wäre erfolgsversprechend mit einem solchen Kleber? Oder ist das totaler Schwachsinn?

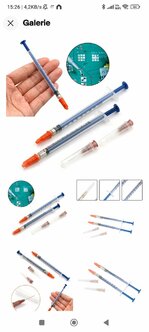

gibt's im Netz für ein paar Euro



[Dabaqolof]

Mal kurze Nachfrage:
Hat der P51 nicht 2 SSD Steckplatz?
Wenn ja, beide mit dem Problem betroffen?



[Csf]

Mal kurze Nachfrage:
Hat der P51 nicht 2 SSD Steckplatz?
Wenn ja, beide mit dem Problem betroffen?

Du kannst im waan Steckplatz eine SSD einbauen, die ist da auch drin aber ich würde gerne den normalen Anschluss wieder nutzen



[MoritzL]

Mal kurze Nachfrage:
Hat der P51 nicht 2 SSD Steckplatz?
Wenn ja, beide mit dem Problem betroffen?

Das P51s ist baugleich zum T570 und hat nichts mit dem P51 zu tun.



[Dabaqolof]

Alles klar, hab kurz übersehen, dass es um einen "P51s" handelt und nicht "P51"



[Csf]

Der Kleber ist da . Vielleicht kann ich mit ihm das Connector Problem fixen.
Fixen trifft es auch hier ganz gut.
Sieht aus als würde hier anderes passieren als eine Reparatur.
Ich berichte dann sobald der Connect da ist

Wie bei allem das aus Fernost kommt und in flüssiger Form, unbedingt Handschuhe und Atemschutz verwenden. Am besten sogar draußen machen wenn's geht.
Weiß der Geier was da alles drin ist



[cuco]

Ich bin gespannt. Schätze mal, dass der Kleber deutlich schlechter leitet als Lötzinn - was aber evtl. bei den Datenleitungen nicht so wichtig ist, außer die Dämpfung ist zu groß.



[Csf]

Ich bin gespannt. Schätze mal, dass der Kleber deutlich schlechter leitet als Lötzinn - was aber evtl. bei den Datenleitungen nicht so wichtig ist, außer die Dämpfung ist zu groß.

Ich glaube die Leitfähigkeit ist in Ordnung, daran wird es wohl nicht scheitern. Meine Bedenken eher:

Da ist wohl ganz genaues Arbeiten gefragt, sollten sich zwei Pins berühren bzw der Kleber dann wird das Ganze nicht funktionieren.

Falls es schief geht, geht der Kleber wieder ab? Ich glaube es nämlich fast nicht. Dann ist das ganze Board verhunzt, deswegen werde ich es erstmal an andere Stelle ausprobieren. Die Connectoren sind ohnehin noch nicht da



[juergentp42]

Warum würde man das nicht einfach mit Sn42Bi58 Paste löten, hier liegt der Schmelzpunkt des Lots bei 138°C?
Sind die SSD Steckplätze so empfindlich?



[LZ_]

Sowas lötet sich mit Paste / Flussmittel und Heissluft problemlos. Wer das nicht kann wird auch mit Kleben keinen Erfolg haben.
Sind überhaupt noch die Pads auf der Platine vorhanden nach deinen Bemühungen?
Zeig uns doch ein gutes Bild von der gegenwärtigen Situation bevor du den Kleber einsetzt.



[ATh]

@LZ_: Problem ist dass das Billigplaste des Flachkabelsteckverbinders keine 150°C übersteht. Und bei 138°C Lot-Schmelztemperatur brauchst Du eine deutlich höhere Temperatur in der Heißluft. Und Abschoten des Steckverbinders geht in der konkreten Lötsituation nicht.

Das geht vielleicht mit Infrarotlötung (und gleichzeitiger Abschottung/Kühlung des Plastes).



[Csf]

Also:

Ich bin kein besonders guter löter mit dem Kolben. Mir fehlt auch die Erfahrung bzw ein ordentliches Mikroskop usw.
Ich hatte es mit dem originalen connector versucht und bin zu weit Richtung Plastik gekommen. Ich hab vermutlich auch schlechtes Zinn. Schmilzt erst ab 200 Grad+

Infrarot lötstation steht mittlerweile hier, zu viel Hitze bringt aber den connector auch zum schmelzen.

Da ich den alten jetzt erst Mal ablöten muss sehe ich den Zustand der Pads auch erst danach. Im schlimmsten Fall funktioniert es nicht. Tut's jetzt auch nicht. Hab also nichts zu verlieren .

Kleber schau ich mir dann an einem anderen Versuch an ob das überhaupt Sinn macht

Beitrag automatisch zusammengeführt: 31 Jan. 2024

Ich hab heute eine Lieferung von Ali bekommen. Da ist wohl ein Klebeband dabei das thermisch isolieren soll. Inwiefern es tatsächlich funktioniert bleibt abzuwarten



[juergentp42]

Sehr gutes Kapton Tape kann bis 400° eingesetzt werden. Wie es bei den Ali Produkten aussieht, würde ich vorher mal testen.
ggfs. einen Temperaturfühler mit einsetzen, gängige Fühler aktueller Multimeter gehen bis 400°C.

Alternativ mit Alufolie alles drumherum abdecken.

Oder an so einem M.2 / PCIe billig Adapter üben.



[cuco]

Ich hab heute eine Lieferung von Ali bekommen. Da ist wohl ein Klebeband dabei das thermisch isolieren soll. Inwiefern es tatsächlich funktioniert bleibt abzuwarten

Also Kapton-Tape ist genau dafür gemacht. Das Koptan-Tape von Ali verletzt dabei bestiiiiimmt nicht die Markenrechte Wird aber vermutlich ähnliches tun.



[Csf]

Ich warte mal weiter auf die Connectoren. Dann geht's weiter

Beitrag automatisch zusammengeführt: 2 Feb. 2024

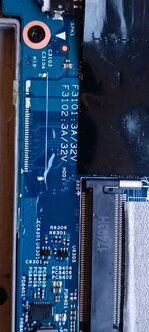

So, Ali hat geliefert. Ich hab zwar nur 2 bestellt und 5 bekommen aber umso besser.
Heute Abend geht's dann weiter

Beitrag automatisch zusammengeführt: 3 Feb. 2024

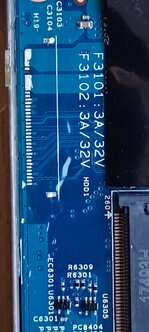

So das alte Zeug ist runter. Dann schauen wir mal weiter



[Csf]

Ach so, das Ding kann geschlossen werden.. der Kleiber war eine Katastrophe und beim löten hab ich den Rest gekillt auf dem Board lapi läuft weithin mit SSD im WWAN Port
