Da bei meiner upd bzw. Nec-Renesas 720202 Karte nur noch ein Port funktioniert, musste ich mich nach Ersatz umsehen und so dachte ich, das Ergebnis könnte auch für anderer Nutzer alter Schätzchen, die Datensicherung via USB 3.0 durchführen wollen, von Interesse sein:
Dank diesem Vergleich
habe ich mich für eine Karte mit dem BC 628 entschieden (hab ein HP Laptop 2560p mit Sandy bridge und PCIe Gen2 Anschluss). Performance mässig liegen Karten mit 720202 an der Spitze (k.A. wie gut die no-name Karten mit diesem Chipsatz performen; meine aliexpress 720202 Karte kam mit einer leistungshungrigen USB 3.0 Verbatim Festplatte nicht allzu gut zu Recht: anfangs wurde diese nur zeitweise erkannt (Energiesparen habe ich in Windows Gerätemanager desaktiviert, im Bios kann ich nichts ausser PCI Gen1 bzw. Gen2 einstellen)
"The laptop you plan to use these on may also be an important factor. I would not recommend the Vantec for any system, simply because it’s big and awkward. The BC618D would be nice for a PCIe Gen1 system which has only a 34mm slot, if you foresee using it with power hungry devices that will need the extra power. For PCIe Gen2 I would recommend the BC628 instead, as it offers better performance and less compatibility problems. Finally, the AKE card would be a good choice if you have the 54mm slot to accommodate it, and if you are fine with possibly having to use the software workarounds outlined above for ASPM compatibility issues."
"The compatibility issues of the uPD720202 with ASPM power management on certain laptops, which were described in Part 2, were immediately observed on this adapter, with behavior similar to the 54mm AKE card reviewed earlier; this shows that the problem is related to the controller itself, not to a specific implementation. In some way, this was expected, once I learned that other ExpressCard adapters (such as the 04W1701 SDXC adapter) experience similar symptoms.
The systems affected worst in this regard are the Sandy Bridge series laptops, such as the X220 in my collection – the ASPM glitches cause the system to freeze for about 1 second every 2-3 seconds, making it unusable...."
In neu habe ich vor allem ungelabelte Karten mit diesen Chipsätzen (meist upd720202, teilweise fresco 1100 gefunden)
Für sandy bridge werden fresco FL1100 bzw. BC628 empfohlen, von upd720202 wird abgeraten.
Ausnahme:
https://www.ebay.ch/itm/141339028955?hash mit dem FL 1100
teilweise stimmen Beschreibung und Abbildung nicht überein, die Abbildung zeigt 720202:
Am Besten, man sucht auf ebay, aliexpress, Amazon usw. nach Express card, Chipsatz und Baugrösse, also z.B. "Express card bc 628 34"
EDIT: habe diese BC628 Karte bestellt, gekommen ist eine mit dem FL1100 (obwohl auf der Karte ein Kleber mit BC628 prangt...)
de.aliexpress.com
Der frisco FL1100 Chipsatz sei zu empfehlen:
" The controller supports PCIe Gen2 (5 Gbps), which is a step up from the Gen1 FL1000. In the laptops where I could test this card (T60 and X220, as they are the only ones in my possession with a 54mm ExpressCard slot), I experienced no compatibility problems, performance issues or glitches.
...
The FL1100 proved to be a good upgrade over the FL1000; although it is still usually slower than ASM1042/uPD720202, it closes most of the speed gap. Unlike the FL1000, it can benefit from the Microsoft usbxhci.sys driver to boost speeds under Windows 8/8.1/10."
....
The Fresco Logic FL1100 is a solid performer, better than the older FL1000.
The performance boosts provided by Microsoft’s built-in XHCI driver, starting from Windows 8, are quite noticeable.
The sluggishness and lag when uPD720202 is used in X220 can be fixed by changing a single bit in the PCI configuration space, to disable ASPM L1 state on the adapter; however, this workaround must be reapplied after every hot-plug or low power state resume event."
Für X220, T420 und T430 etc. zu beachten
Config/Power/PCI BUS Power Management
Config/Power/PCI Express Power Management
im BIOS auf Disabled
siehe
Fazit: falls erhältich eine expresscard mit dem asm1042 Chipsatz, Ähnlich solid wie die FL1100 card, aber höhere Übertragungsraten. Wobei hier eine 54mm card mit drei usb ports getestet wurde:

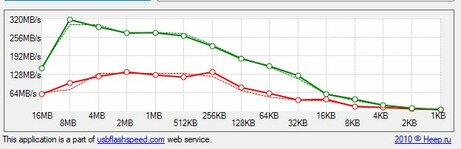

Anscheinend hängt die Übertragungsrate auch vom Treiber bzw. Betriebssystem ab:
(https://forum.thinkpads.com/viewtopic.php?t=127819 unter results)
Win8.1 64 Fresco Logic FL1100 181.4 132.2
Win10 Pro 64 Fresco Logic FL1000 127.0 34.4
Da windows 10 (Stand 01/2024) einen aktualisierten Treiber mit bringt, sollten die performance Unterschiede nicht mehr allzu gross sein.
Die beiden express-card Teile, die ich bei aliexpress gekauft habe, sind nicht allzu solide (rutschen leicht 'raus). Nach den Rückmeldungen auf amazon zu urteilen, ist das bei nicht überstehenden Karten wohl normal... Hängt auch davon ab, wie gross die Toleranzen des express card Schachts sind.
Dank diesem Vergleich
Flush-mount Laptop Adapters Part 2: ExpressCard-USB3 *PICS* - Thinkpads Forum
forum.thinkpads.com
"The laptop you plan to use these on may also be an important factor. I would not recommend the Vantec for any system, simply because it’s big and awkward. The BC618D would be nice for a PCIe Gen1 system which has only a 34mm slot, if you foresee using it with power hungry devices that will need the extra power. For PCIe Gen2 I would recommend the BC628 instead, as it offers better performance and less compatibility problems. Finally, the AKE card would be a good choice if you have the 54mm slot to accommodate it, and if you are fine with possibly having to use the software workarounds outlined above for ASPM compatibility issues."
The systems affected worst in this regard are the Sandy Bridge series laptops, such as the X220 in my collection – the ASPM glitches cause the system to freeze for about 1 second every 2-3 seconds, making it unusable...."
In neu habe ich vor allem ungelabelte Karten mit diesen Chipsätzen (meist upd720202, teilweise fresco 1100 gefunden)
Für sandy bridge werden fresco FL1100 bzw. BC628 empfohlen, von upd720202 wird abgeraten.
Ausnahme:
https://www.ebay.ch/itm/141339028955?hash mit dem FL 1100
teilweise stimmen Beschreibung und Abbildung nicht überein, die Abbildung zeigt 720202:
Am Besten, man sucht auf ebay, aliexpress, Amazon usw. nach Express card, Chipsatz und Baugrösse, also z.B. "Express card bc 628 34"
EDIT: habe diese BC628 Karte bestellt, gekommen ist eine mit dem FL1100 (obwohl auf der Karte ein Kleber mit BC628 prangt...)
3.86€ 69% OFF|BC628 Express Card ExpressCard 34 54mm bis 2 Ports Versteckte Innen USB 3,0 Adapter Konverter USB 3,0 expansion Karte|expresscard 34|expresscard 54mmusb3.0 expresscard - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
de.aliexpress.com
Der frisco FL1100 Chipsatz sei zu empfehlen:
" The controller supports PCIe Gen2 (5 Gbps), which is a step up from the Gen1 FL1000. In the laptops where I could test this card (T60 and X220, as they are the only ones in my possession with a 54mm ExpressCard slot), I experienced no compatibility problems, performance issues or glitches.
...
The FL1100 proved to be a good upgrade over the FL1000; although it is still usually slower than ASM1042/uPD720202, it closes most of the speed gap. Unlike the FL1000, it can benefit from the Microsoft usbxhci.sys driver to boost speeds under Windows 8/8.1/10."
....
The Fresco Logic FL1100 is a solid performer, better than the older FL1000.
The performance boosts provided by Microsoft’s built-in XHCI driver, starting from Windows 8, are quite noticeable.
The sluggishness and lag when uPD720202 is used in X220 can be fixed by changing a single bit in the PCI configuration space, to disable ASPM L1 state on the adapter; however, this workaround must be reapplied after every hot-plug or low power state resume event."
Für X220, T420 und T430 etc. zu beachten
Config/Power/PCI BUS Power Management
Config/Power/PCI Express Power Management
im BIOS auf Disabled
siehe
Fazit: falls erhältich eine expresscard mit dem asm1042 Chipsatz, Ähnlich solid wie die FL1100 card, aber höhere Übertragungsraten. Wobei hier eine 54mm card mit drei usb ports getestet wurde:
Anscheinend hängt die Übertragungsrate auch vom Treiber bzw. Betriebssystem ab:
(https://forum.thinkpads.com/viewtopic.php?t=127819 unter results)
Win8.1 64 Fresco Logic FL1100 181.4 132.2
Win10 Pro 64 Fresco Logic FL1000 127.0 34.4
Da windows 10 (Stand 01/2024) einen aktualisierten Treiber mit bringt, sollten die performance Unterschiede nicht mehr allzu gross sein.
Die beiden express-card Teile, die ich bei aliexpress gekauft habe, sind nicht allzu solide (rutschen leicht 'raus). Nach den Rückmeldungen auf amazon zu urteilen, ist das bei nicht überstehenden Karten wohl normal... Hängt auch davon ab, wie gross die Toleranzen des express card Schachts sind.
Zuletzt bearbeitet:
