Hallo liebe ThinkPad-Freunde,
neben einem X201, welches ich bereits mit einer mSATA SSD versorgt habe, ist nutze ich noch ein T400. Bevor ich sofort wieder den Lötkolben schwinge, lasse ich es diesmal etwas langsamer angehen.
Als allererstes steht die generelle Machbarkeit im Vordergrund. Bedeutet also erst einmal Informationen sammeln. Zuerst sollten wir uns den mPCIe-Connector anschauen der für die WWAN-Karte vorgesehen ist. Der SMB-Bus ist nicht mit an Board, wird allerdings auch nicht wirklich benötigt.
Sprichwörtlich stand mir der Mund offen, als ich mir den mPCI-Connector angeschaut habe. Denn es scheint wieder alles für mSATA (Masse und Spannung) vorbereitet zu sein. Aber hier ersteinmal die Übersicht zum Sata-Standard am mPCIe-Connecter und dessen zusätzliche Signalbelegung.
Wie bereits angesprochen sind mSATA relevante GND- sowie 3V3-Pins beschaltet.
Es fehlen also die Signale SATA_TXP, SATA_TXN, SATA_RXN, SATA_RXP, Presence_Detect sowie Device_Activity_Signal. Das Signal Presence_Detect wir hauptsächlich für Hotplug benötigt und kann für den mSATA-Mod vernachlässigt werden. Wer zieht seine mSATA-SSD bei laufendem Betrieb ab oder steckt diese an?! Das Signal Device_Activity_Signal sorgt nur dafür, dass eine Laufwerks-LED angesprochen werden kann und bei Schreib- und Lesezugriffen die LED blinkt. Also auch nicht notwendig. Es verbleiben also nur die differentiellen Datenleitungen.
Am Core2Duo eines T400 werden insgesamt 3 SATA Ports genutzt. Diese haben die Bezeichnung Sata0, Sata1 sowie Sata4. Der Port mit der Bezeichnung Sata5 ist NC und kann vermutlich sowieso nicht vom Bios aus angesprochen werden. Der Port Sata0 ist verbunden mit dem internen Laufwerksanschluss für Festplatten und der Port Sata1 ist im internen Bay, also dem DVD-Lauferkseinschaub, angeschlossen. Der Dock-Connector verwendet den verbleibenden Sata4 Port.
Die meisten T400 Besitzer werden vermutlich die Advanced Mini Dock verwenden. Diese hat kein eigenes Dock-Laufwerk. Der Verwendung der zugehörigen Signale des Ports von Sata4 wären als erstmal unkritsisch. Wer im Gegensatz die Advanced Dock (2503-10U) benutzt, müsste zusätzlich die Leiterbahnen am Dockingport kappen.
T400 / T500 Sata4-Port Pinout am Dock-Connector:
Am einfachsten ist es allerdings, wenn man die differentiellen Signale an den Stützkondensatoren abgreift. Diese SMD-Kondensatoren bieten eine ideale Möglichkeit zum Anlöten eines Drahtes, da diese ein schönes "großes" PAD aufweisen.
Wer die Advanced Dock (2503-10U) verwendet sollte die Leiterbahnen zwischen Kondensator und Dock-Connector durchtrennen, damit keine Gefahr mehr besteht das ThinkPad zu beschädigen, falls man das T400 doch einmal in eine Dock steckt und diese mit Dock-Laufwerk betreibt. Mit einer eSata-Expresskarte im 54er Format kann ggf. der Dock-Connectors wieder Verwendung finden. Somit erhält man dann ein vollwertiges Advanced Dock (2503-10U) mit Sata-Laufwerk, welches dann allerdings nicht bootbar wäre.
Jetzt wird es mühsam! Denn diesmal habe ich keine Lust das Thinkpad wie beim X201 mSATA Mod komplett zu zerlegen, um die Kondensatoren sowie mögliche Pins am mPCIe-Connectors mit einer Lupe zu identifizieren. :facepalm:
Wenn jemand hochauflösende Fotos von der Ober- und Unterseite eines T400 Mainboards, bevorzugt mit ATI-Grafik, besorgen kann, wäre dies von Vorteil. Dann würde ich mich auf die Kondensatorsuche begeben.
Weitere Infos:
Ein schönes mSATA Pinout gibts z.B. hier im Datenblatt der M500 mSATA SSD von Crucial auf Seite 5:
https://www.micron.com/~/media/documents/products/data-sheet/ssd/m500_msata_ssd.pdf
Grüße Cyrix
neben einem X201, welches ich bereits mit einer mSATA SSD versorgt habe, ist nutze ich noch ein T400. Bevor ich sofort wieder den Lötkolben schwinge, lasse ich es diesmal etwas langsamer angehen.
Als allererstes steht die generelle Machbarkeit im Vordergrund. Bedeutet also erst einmal Informationen sammeln. Zuerst sollten wir uns den mPCIe-Connector anschauen der für die WWAN-Karte vorgesehen ist. Der SMB-Bus ist nicht mit an Board, wird allerdings auch nicht wirklich benötigt.
Pin | T400 (diff PCIe) | Pin | T400 (diff PCIe) |
51 | NC (PCIE_RESERVED) | 52 | 3V3 |
49 | NC (PCIE_RESERVED) | 50 | GND |
47 | NC (PCIE_RESERVED) | 48 | 1V5 |
45 | NC (PCIE_RESERVED) | 46 | NC (-PCIE_PWAN_LED) |
43 | GND (PCIE_RESERVED) | 44 | NC (-PCIE_WLAN_LED) |
41 | 3V3 (PCIE_RESERVED) | 42 | -LED_WWAN |
39 | 3V3 (PCIE_RESERVED) | 40 | GND |
37 | GND (PCIE_RESERVED) | 38 | USB_D+ |
35 | GND | 36 | USB_D- |
33 | PCIE_WWAN_TXP | 34 | GND |
31 | PCIE_WWAN_TXN | 32 | NC (PCIE_SMB_DATA) |
29 | GND | 30 | NC (PCIE_SMB_CLK) |
27 | GND | 28 | 1V5 |
25 | PCIE_WWAN_RXP | 26 | GND |
23 | PCIE_WWAN_RXN | 24 | 3V3 AUX |
21 | GND | 22 | -PLTRST_FAR |
19 | NC (PCIE_RESERVED) | 20 | -WWAN_DISABLE (PCIE_RESERVED) |
17 | NC (PCIE_RESERVED) | 18 | GND |
- | - | - | - |
15 | GND | 16 | UIM_VFF |
13 | PCIE_CLK_WWAN | 14 | UIM_RESET |
11 | -PCIE_CLK_WWAN | 12 | UIM_CLK |
9 | GND | 10 | UIM_DATA |
7 | -CLKREQ_WWAN | 8 | UIM_PWR |
5 | NC (PCIE_RESERVED) | 6 | 1V5 |
3 | NC (PCIE_RESERVED) | 4 | GND |
1 | -PCIE_WAKE | 2 | 3V3 |
Sprichwörtlich stand mir der Mund offen, als ich mir den mPCI-Connector angeschaut habe. Denn es scheint wieder alles für mSATA (Masse und Spannung) vorbereitet zu sein. Aber hier ersteinmal die Übersicht zum Sata-Standard am mPCIe-Connecter und dessen zusätzliche Signalbelegung.
Pin | T400 (diff PCIe) [PCIe diff mSATA] | Pin | T400 (diff PCIe) [PCIe diff mSATA] |
51 | NC (PCIE_RESERVED) [Presence_Detect] | 52 | 3V3 |
49 | NC (PCIE_RESERVED) [Device_Activity_Signal] | 50 | GND |
47 | NC (PCIE_RESERVED) [VENDOR] | 48 | 1V5 |
45 | NC (PCIE_RESERVED) [VENDOR] | 46 | NC (-PCIE_PWAN_LED) [SATA_RESERVED] |
43 | GND (PCIE_RESERVED) [GND] | 44 | NC (-PCIE_WLAN_LED) [SATA_RESERVED] |
41 | 3V3 (PCIE_RESERVED) [3V3] | 42 | -LED_WWAN [SATA_RESERVED] |
39 | 3V3 (PCIE_RESERVED) [3V3] | 40 | GND |
37 | GND (PCIE_RESERVED) [GND] | 38 | USB_D+ [SATA_RESERVED] |
35 | GND | 36 | USB_D- [SATA_RESERVED] |
33 | PCIE_WWAN_TXP [SATA_TXP] | 34 | GND |
31 | PCIE_WWAN_TXN [SARA_TXN] | 32 | NC (PCIE_SMB_DATA) [SATA_SMB_DATA] |
29 | GND | 30 | NC (PCIE_SMB_CLK) [SATA_SMB_CLK] |
27 | GND | 28 | 1V5 |
25 | PCIE_WWAN_RXP [SATA_RXN] | 26 | GND |
23 | PCIE_WWAN_RXN [SATA_RXP] | 24 | 3V3 AUX |
21 | GND | 22 | -PLTRST_FAR [SATA_RESERVED] |
19 | NC (PCIE_RESERVED) [SATA_RESERVED] | 20 | -WWAN_DISABLE (PCIE_RESERVED) [SATA_RESERVED] |
17 | NC (PCIE_RESERVED) [SATA_RESERVED] | 18 | GND |
- | - | - | - |
15 | GND | 16 | UIM_VFF [SATA_RESERVED] |
13 | PCIE_CLK_WWAN [SATA_RESERVED] | 14 | UIM_RESET [SATA_RESERVED] |
11 | -PCIE_CLK_WWAN [SATA_RESERVED] | 12 | UIM_CLK [SATA_RESERVED] |
9 | GND | 10 | UIM_DATA [SATA_RESERVED] |
7 | -CLKREQ_WWAN [SATA_RESERVED] | 8 | UIM_PWR [SATA_RESERVED] |
5 | NC (PCIE_RESERVED) [SATA_RESERVED] | 6 | 1V5 |
3 | NC (PCIE_RESERVED) [SATA_RESERVED] | 4 | GND |
1 | -PCIE_WAKE [SATA_RESERVED] | 2 | 3V3 |
Wie bereits angesprochen sind mSATA relevante GND- sowie 3V3-Pins beschaltet.
Es fehlen also die Signale SATA_TXP, SATA_TXN, SATA_RXN, SATA_RXP, Presence_Detect sowie Device_Activity_Signal. Das Signal Presence_Detect wir hauptsächlich für Hotplug benötigt und kann für den mSATA-Mod vernachlässigt werden. Wer zieht seine mSATA-SSD bei laufendem Betrieb ab oder steckt diese an?! Das Signal Device_Activity_Signal sorgt nur dafür, dass eine Laufwerks-LED angesprochen werden kann und bei Schreib- und Lesezugriffen die LED blinkt. Also auch nicht notwendig. Es verbleiben also nur die differentiellen Datenleitungen.
Am Core2Duo eines T400 werden insgesamt 3 SATA Ports genutzt. Diese haben die Bezeichnung Sata0, Sata1 sowie Sata4. Der Port mit der Bezeichnung Sata5 ist NC und kann vermutlich sowieso nicht vom Bios aus angesprochen werden. Der Port Sata0 ist verbunden mit dem internen Laufwerksanschluss für Festplatten und der Port Sata1 ist im internen Bay, also dem DVD-Lauferkseinschaub, angeschlossen. Der Dock-Connector verwendet den verbleibenden Sata4 Port.
Die meisten T400 Besitzer werden vermutlich die Advanced Mini Dock verwenden. Diese hat kein eigenes Dock-Laufwerk. Der Verwendung der zugehörigen Signale des Ports von Sata4 wären als erstmal unkritsisch. Wer im Gegensatz die Advanced Dock (2503-10U) benutzt, müsste zusätzlich die Leiterbahnen am Dockingport kappen.

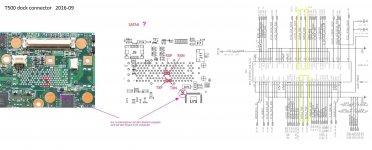

T400 / T500 Sata4-Port Pinout am Dock-Connector:
Sata4 | Pin des Dock-Connector |
SATA4_TXP | 21 |
SATA4_TXN | 23 |
SATA4_RXN | 64 |
SATA4_RXP | 62 |
Am einfachsten ist es allerdings, wenn man die differentiellen Signale an den Stützkondensatoren abgreift. Diese SMD-Kondensatoren bieten eine ideale Möglichkeit zum Anlöten eines Drahtes, da diese ein schönes "großes" PAD aufweisen.
Sata4 | Capacitor |
SATA4_TXP | C495 |
SATA4_TXN | C475 |
SATA4_RXN | C29 |
SATA4_RXP | C461 |
Wer die Advanced Dock (2503-10U) verwendet sollte die Leiterbahnen zwischen Kondensator und Dock-Connector durchtrennen, damit keine Gefahr mehr besteht das ThinkPad zu beschädigen, falls man das T400 doch einmal in eine Dock steckt und diese mit Dock-Laufwerk betreibt. Mit einer eSata-Expresskarte im 54er Format kann ggf. der Dock-Connectors wieder Verwendung finden. Somit erhält man dann ein vollwertiges Advanced Dock (2503-10U) mit Sata-Laufwerk, welches dann allerdings nicht bootbar wäre.
Jetzt wird es mühsam! Denn diesmal habe ich keine Lust das Thinkpad wie beim X201 mSATA Mod komplett zu zerlegen, um die Kondensatoren sowie mögliche Pins am mPCIe-Connectors mit einer Lupe zu identifizieren. :facepalm:
Wenn jemand hochauflösende Fotos von der Ober- und Unterseite eines T400 Mainboards, bevorzugt mit ATI-Grafik, besorgen kann, wäre dies von Vorteil. Dann würde ich mich auf die Kondensatorsuche begeben.
Weitere Infos:
Ein schönes mSATA Pinout gibts z.B. hier im Datenblatt der M500 mSATA SSD von Crucial auf Seite 5:
https://www.micron.com/~/media/documents/products/data-sheet/ssd/m500_msata_ssd.pdf
Grüße Cyrix
